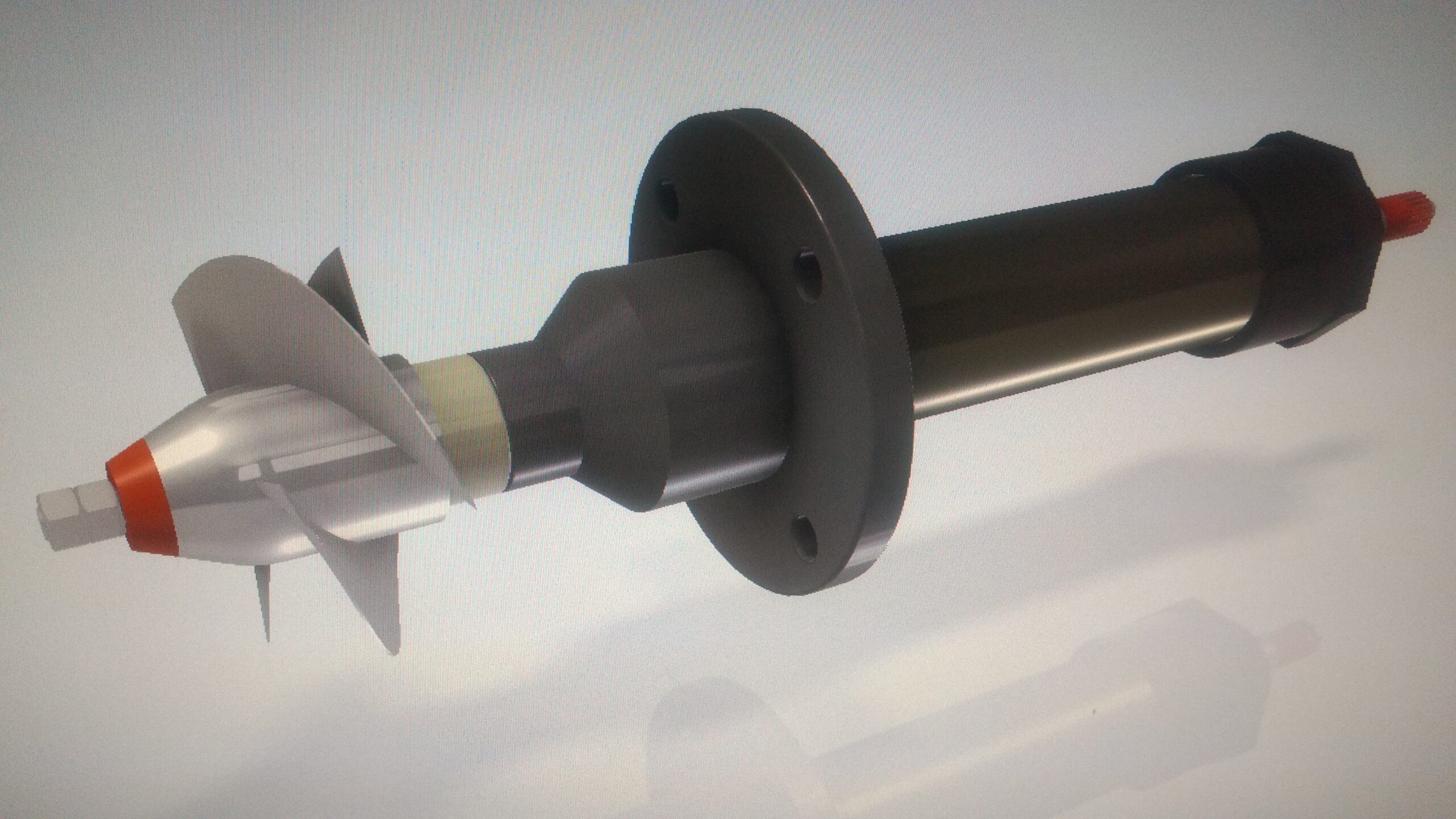

La LH-140 se clasifica como una turbina de flujo axial porque el agua atraviesa sus álabes siguiendo una trayectoria paralela a su eje de rotación, de forma similar a como el aire pasa a través de un ventilador.
1. Captación y Filtrado
El proceso comienza en el lado derecho de la imagen, donde un dique retiene una masa de agua a un nivel superior. El agua atraviesa un filtro, cuya función es evitar que ramas, piedras o escombros entren en el sistema y dañen los álabes de la turbina.
2. Conducción del Fluido
Una vez filtrada, el agua fluye a través de un canal abierto o cerrado que transporta el líquido de manera horizontal hacia la zona de generación. Este canal asegura un suministro constante de agua hacia la pileta o cámara de carga donde se encuentra sumergida la parte inferior de la turbina.
3. La Carga Hidráulica (Energía Potencial)
El factor clave en este diseño es la altura H. Esta distancia vertical representa el «salto de agua» o caída neta entre el nivel del agua en la pileta y el nivel de restitución al final del caño de salida.
A mayor altura H, mayor será la presión y la energía potencial disponible para ser convertida en movimiento.
4. Turbina Axial

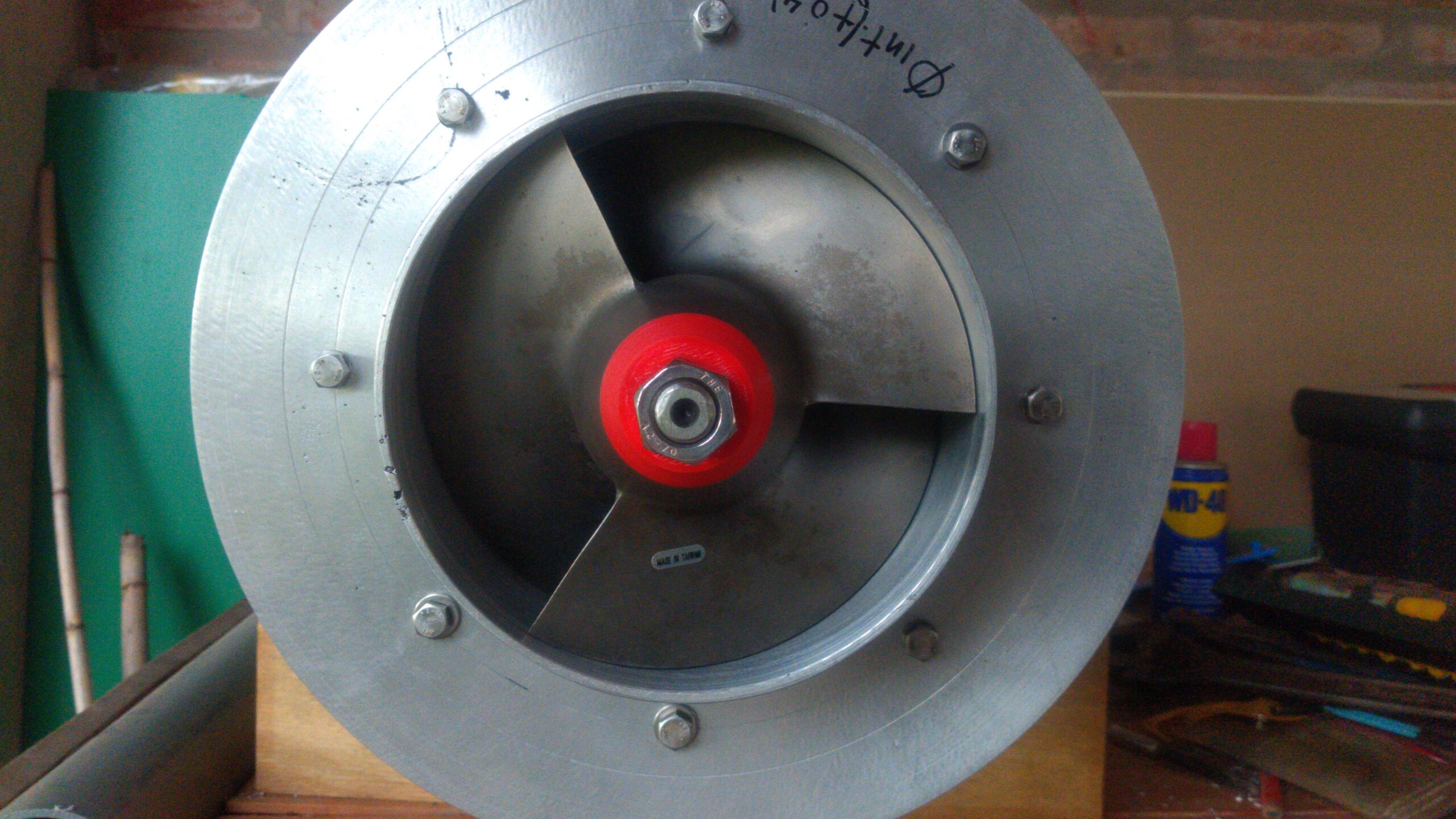

El agua entra en la turbina de forma vertical. Al ser de tipo axial, el flujo de agua circula de manera paralela al eje de rotación de la máquina. El paso del agua a través de los álabes (hélices) hace girar el eje central.
5. Generación
El movimiento mecánico del eje se transmite hasta la parte superior, donde normalmente está acoplado un generador eléctrico. Este convierte el giro en energía eléctrica mediante un estator con bobinas conectadas en un circuito trifásico y un rotor con imanes permanentes.
6. Restitución del Agua
Finalmente, el agua desciende por el caño de salida. Este conducto no solo devuelve el agua al cauce natural del río o depósito inferior, sino que, si está correctamente diseñado (como un tubo de aspiración), ayuda a crear una diferencia de presión que mejora la eficiencia de la turbina.
